1、Bolometer辐射热测量计


Bolometer可探测15um到5000um(20THz到60GHz)的红外太赫兹波长范围，是目前主要的红外太赫兹高灵敏探测器，其基本单元是一个超高灵敏的热敏电阻，将该热敏电阻冷却到液氦温度从而减小背景热噪声，待检测的热辐射照射到探测器上后会导致探测器温度上升从而引起热敏电阻阻值发生改变，通过放大电路放大后测量电压的变化。

传统液氦型Bolometer使用时需要消耗液氦，由于全球氦资源的短缺，传统液氦型Bolometer使用成本太高，导致大量液氦型Bolometer属于闲置状态。我们专门开发的高性能氦循环低温系统(Qcryo®)可将液氦型Bolometer直接升级为无液氦Bolometer，升级后不需要消耗液氦，使用费用大大降低，且性能与液氦型Bolometer相当。

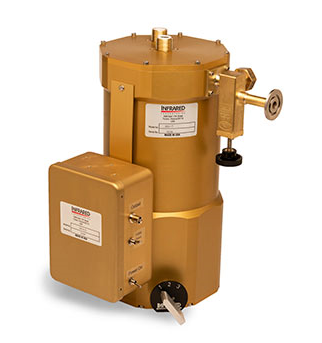

液氦型Bolometer






技术参数



Bolometer类型和主要性能

Bolometers

光谱响应范围(µm)

工作温度(K)

电学灵敏度(S[V/W]

等效噪音功率
  [W/Hz(1/2)]

噪音

Vn[nV/Hz(1/2)]

频率响应

液氦型

无液氦型

通用型4.2 K Bolometer

15-2000

4.2

~2.4×105

~2.5×10-13

≤80@80Hz

<500hz

√

√

高热阻型4.2K Bolometer

15-2000

4.2

~6.1×105

~6.5×10-14

≤40@80Hz

<200hz

√

√

标准1.6 K Bolometer

15-2000

1.6

~7.5×105

~4.6×10-14

≤40@80Hz

>1KHz

√

/

远红外1.6 K Bolometer

300-5000

1.6

~1.0×107

~3.6×10-15

≤50@80Hz

<300hz

√

/

InSb热电子Bolometer

0.2-5mm

4.2

>4.0×103

<8×10-13

<4.0@200hz

<600khz

√

√

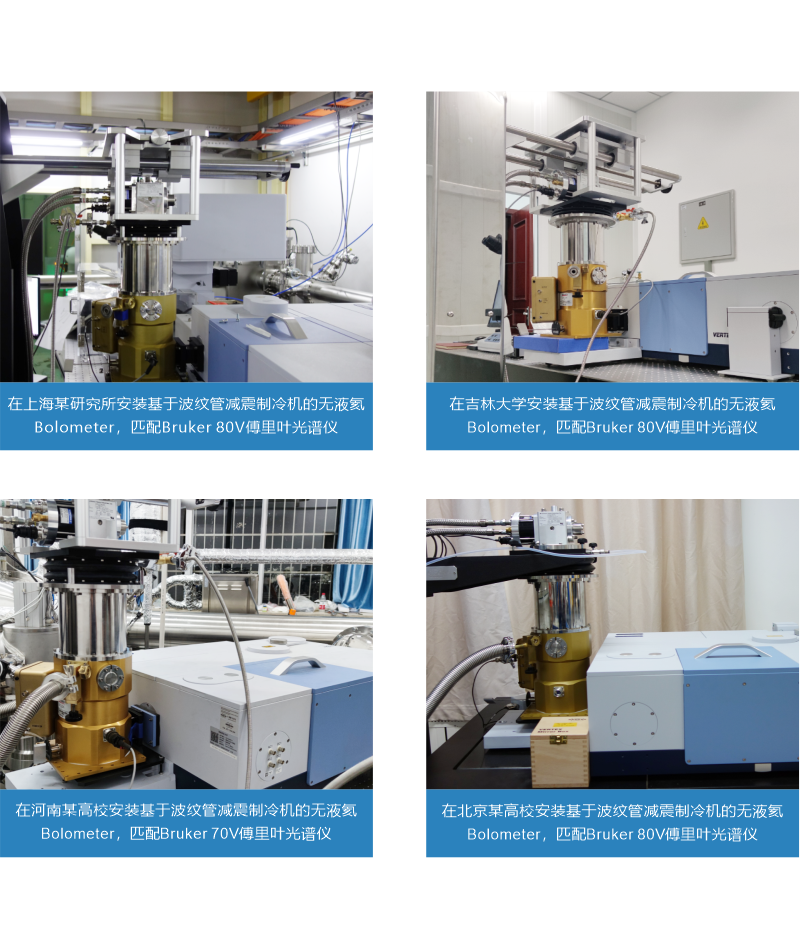

安装示例

此外，我们也提供基于波纹管减震制冷机的无液氦Bolometer，这种无液氦Bolometer的性能比液氦型Bolometer略有下降，但是消除液氦的使用，使用费用大大降低，性价比比较高。

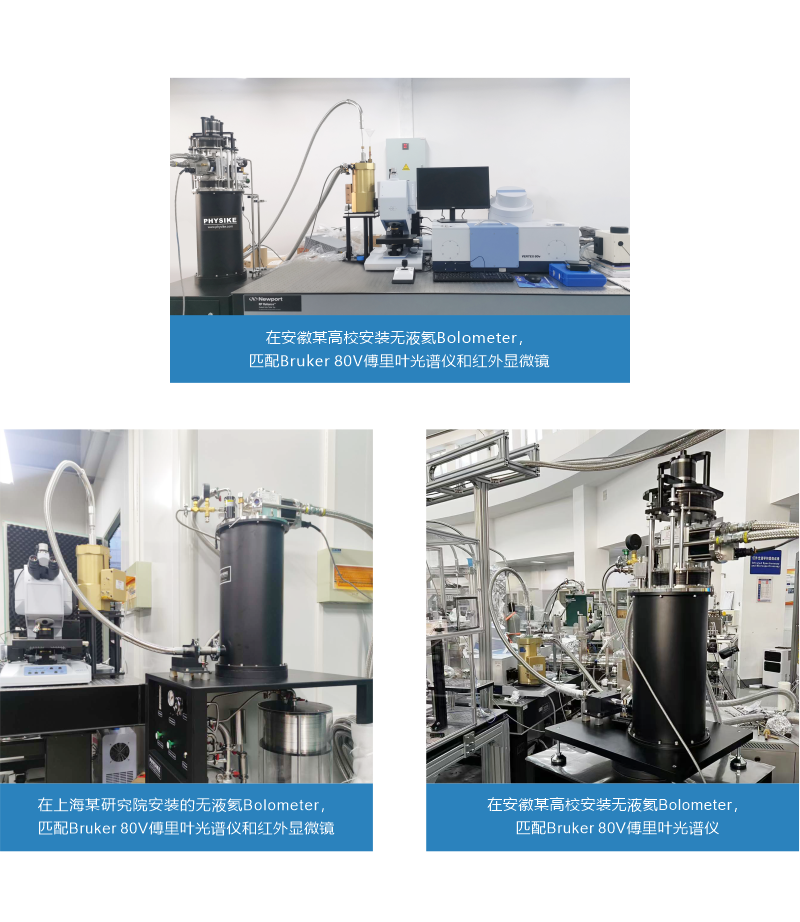

安装示例

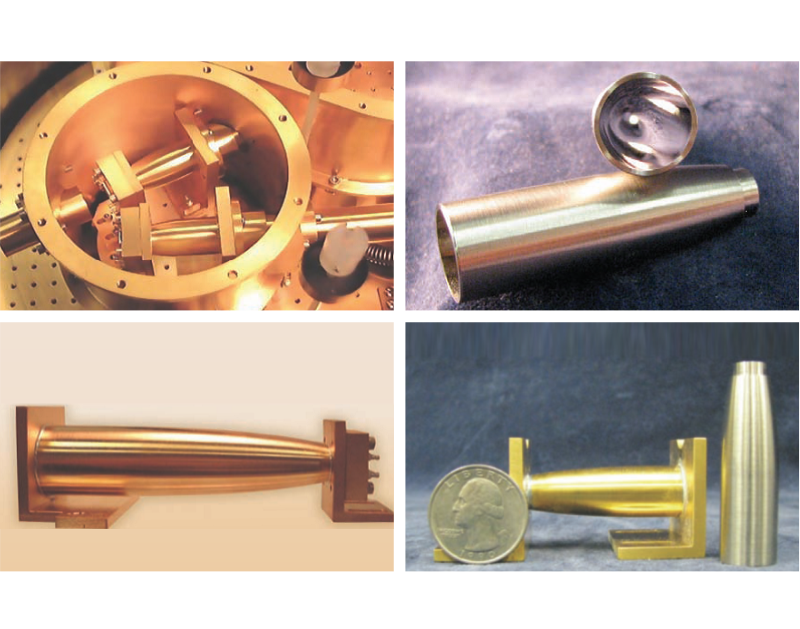

2、Winston光锥


Winson cones（Winson光锥）集光器是专门收集远红外和亚毫米波段，主要功能包括：将辐射聚集到比光圈更小的探测器上，限制探测器的视场，将入射光的能量在探测器上均匀分布。同球形/抛物面集光器相比，Winston锥大大提高探测器的收集效率。

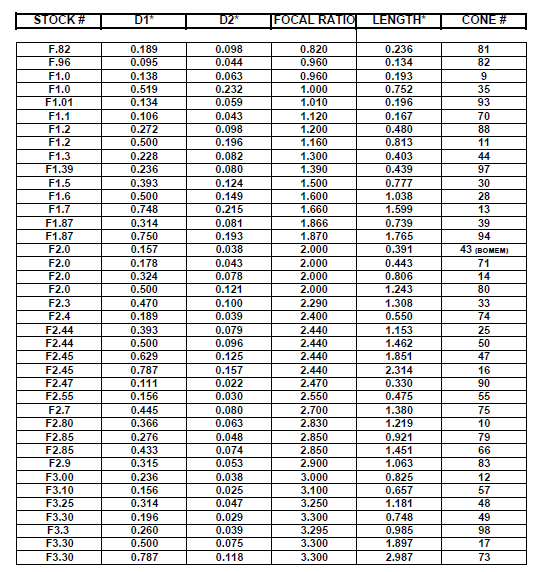

参考Winston光锥列表
